BAZ TC RAPID

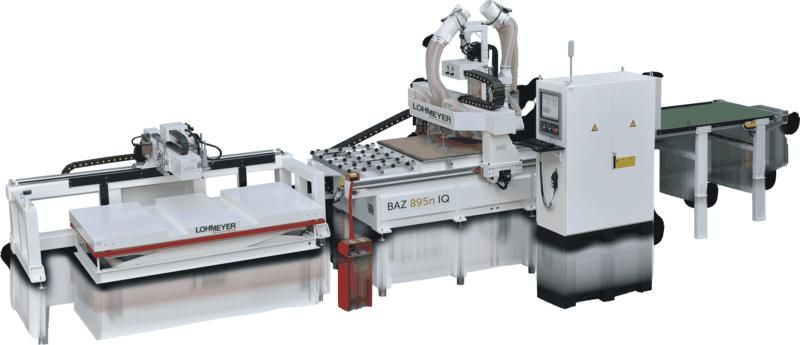

Κέντρο Εργασίας NESTING Οίκου LOHMEYER mod. BAZ TC RAPID
Αλουμινίο
Σύνθετα Υλικά
Πλαστικό
Περιγραφή

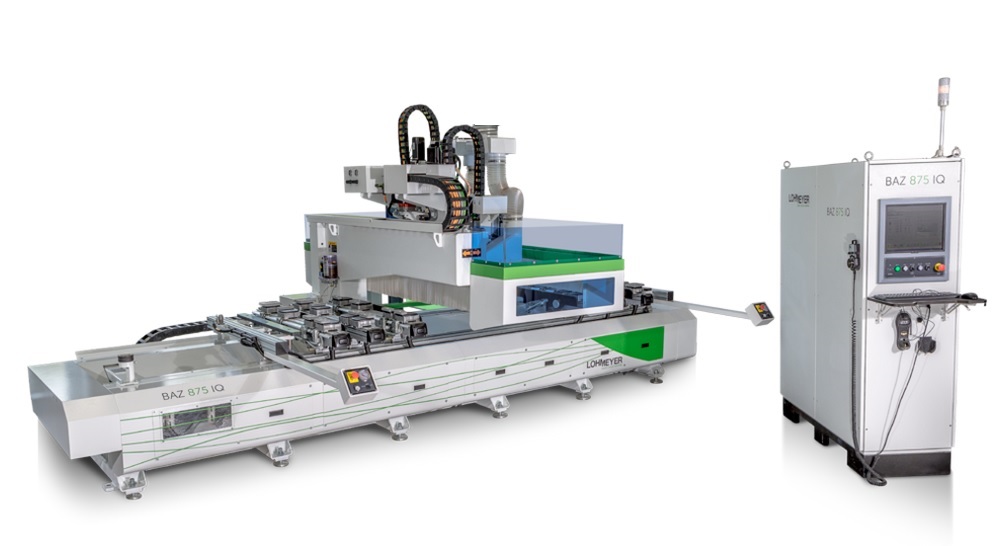

Κέντρο επεξεργασίας ξύλου με 3-5 άξονες ειδικά σχεδιασμένο για την επεξεργασία επιφανειών, επίπλων, εξαρτημάτων απο ξύλο, υλικά ελαφρού κράματος, σύνθετα υλικά.

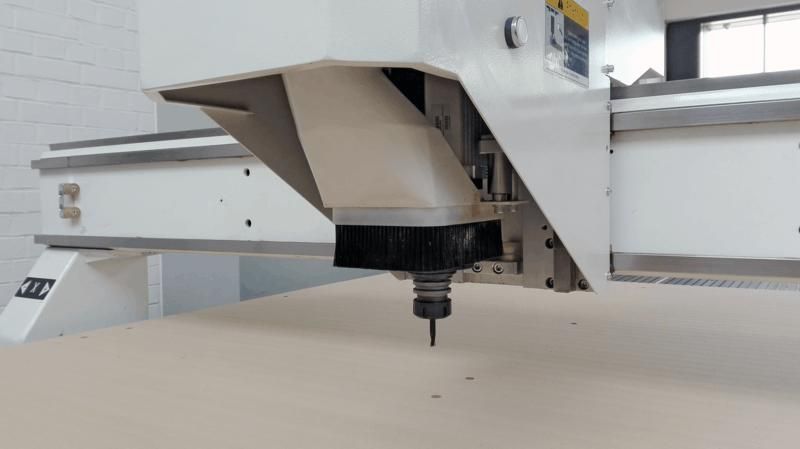

Κεφαλή επεξεργασίας με 1 μοτέρ και τρυπάνια (Προαιρετικό).
Ισχυρή, άκαμπτη και με μεγάλη ακρίβεια μηχανή.
Ευρύ φάσμα κοπτικών επεξεργασίας με αποθήκη αλλαγής εργαλείων.
Σταθερό τραπέζι με κινητή γέφυρα διπλής στήριξης τύπου “GANTRY”.

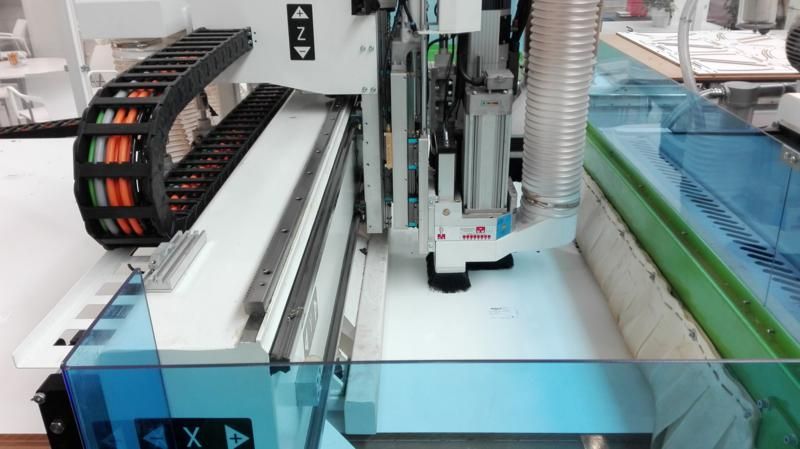

Στο πάνω μέρος του σκελετού κινείτε το φορείο του άξονα Χ (διαμήκη κίνηση), όπου βρίσκεται το φορείο για την κίνηση του άξονα Υ - (εγκάρσια κίνηση).
Ο άξονας Ζ (κατακόρυφη κίνηση) είναι στην πλευρά του φορείου του άξονα Υ
Ο άξονας X κινείτε πάνω σε πρισματικά γραμμικά ρουλεμάν με μπίλιες ανακυκλοφορίας υψηλής ακρίβειας και με σύστημα γραναζιού/κραμαγιερας. Μια τέτοια λύση εγγυάται την τέλεια τοποθέτηση του κάθε άξονα, ακόμη και σε υψηλή ταχύτητα μετατοπίσεως. Επίσης αποφεύγονται οι επικίνδυνες δονήσεις και πρόωρη φθορά των μπίλιων.
Ο άξονας Y κινείτε πάνω σε πρισματικά γραμμικά ρουλεμάν με σύστημα περιστρεφόμενου περικοχλίου με μπίλιες ανακυκλοφορίας υψηλής ακρίβειας. Μια τέτοια λύση εγγυάται την τέλεια τοποθέτηση του κάθε άξονα, ακόμη και σε υψηλή ταχύτητα μετατοπίσεως. Επίσης αποφεύγονται οι επικίνδυνες δονήσεις και πρόωρη φθορά των μπίλιων.
Ο άξονας Ζ κινείτε πάνω σε πρισματικά γραμμικά ρουλεμάν και με σύστημα περιστρεφόμενου περικοχλίου με μπίλιες ανακυκλοφορίας υψηλής ακρίβειας. Το βάρος του άξονα εξισορροπείτε με ένα κύλινδρο αέρος. Υπάρχει ειδικό φρένο σε περίπτωση διακοπής ρεύματος.
Οι άξονες κινούνται μέσω AC brushless servomotors που ελέγχονται από ηλεκτρονικούς drivers.
Τεχνικά χαρακτηριστικά
Κομπιούτερ με windows, πληκτρολόγιο, έγχρωμη οθόνη
Γραφίκη αναπαράσταση εραγιών και κοπτικών
Αυτόματη αλλαγή κοπτικών
Ηλεκτρονική ρύθμιση ταχύτητας περιστροφής και κίνσης μέσω κομπιούτερ
Διαδρομή άξονα Χ 2.500 έως 4.200 mm
Διαδρομή άξονα Υ 2.100 mm
Διαδρομή άξονα Ζ 200 mm
Μέγιστη ταχύτητα κίνησης άξονα Χ 50 m/min
Μέγιστη ταχύτητα κίνησης άξονα Υ 50 m/min
Μέγιστη ταχύτητα κίνησης άξονα Ζ 20 m/min
Ισχύς μοτέρ φρέζας 12 ΗΡ
Ψύξη μοτέρ φρέζας με αέρα ή υγρό
Τσόκ φρέζας ISO 30
Μέγιστη ταχύτητα περιστροφής μοτέρ φρέζας 24.000 rpm

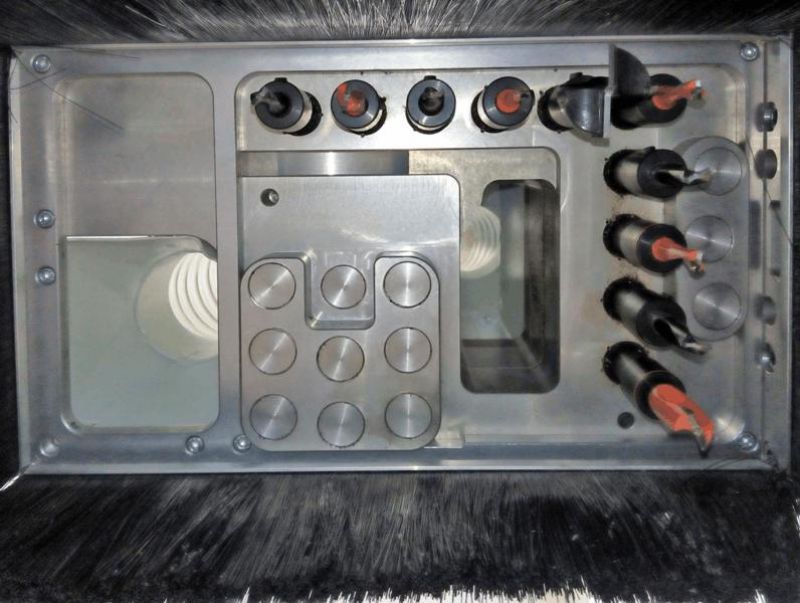

Γκρουπ πολυτρύπανου με 22 τρυπάνια και ένα δίσκο.
Κάθε τρυπάνι ενεργοποιείται ανεξάρτητα από το πρόγραμμα.
Ισχύς μοτέρ πολυτρύπανου 2ΗΡ

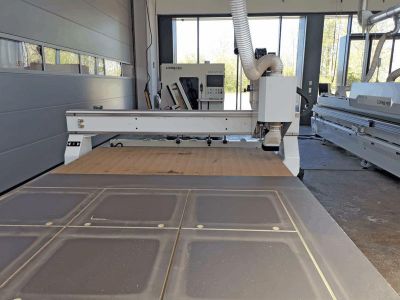

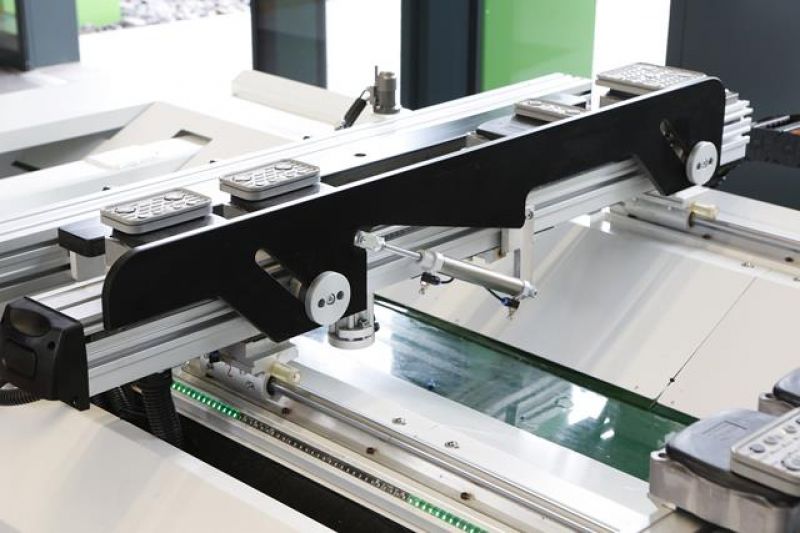

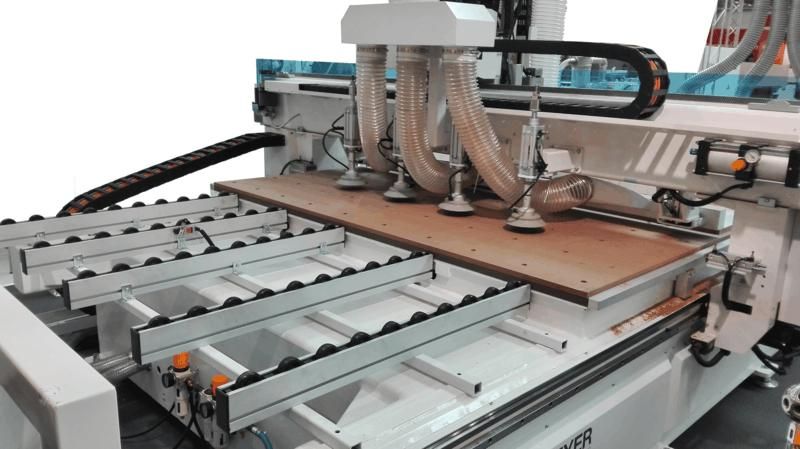

Τραπέζι με κινητές μπάρες με βεντούζες
Αντλία κενού 140 m3/h
Αποθήκη κοπτικών εργαλείων
Ηλεκτρική καμπίνα με Air Condition
